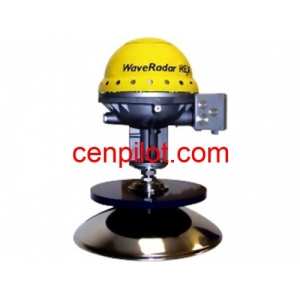

WaveRadar REX波浪雷达

WaveRadar REX是WaveRadar系列（1994年推出）产品的新版本，它是一种非接触式稳定测量系统，可以在近海环境中测量波浪、水位和气隙。这个设备是由一个艾默生过程管理公司Rosemount Tank RadarAB of Gothenburg, Sweden制造，RS AQUA公司负责推广和销售，是Rosemount TankRadar液位雷达系列的衍生品，在全球范围内应用广泛。

微波雷达非常适合应用于近岸恶劣的海上环境中。朝下的非接触式传感器采用微波雷达技术，测量到达海面的距离。高频率的雷达脉冲可以提供非常稳定和精确的海面剖面测量结果。微波信号功耗非常低，不存在安全危害。连续的信息采集并实时进行精确的距离测量处理，然后输出到数据总线。输出的测量结果可以进行显示，并存储到远程PC上，还可以集成到多参数环境检测系统中。此外输出的测量值还能够显示在一个用户可选购的远程显示单元RDU40上。

WaveRadar REX波浪雷达可以提供数字信号RS232输出和模拟电流环路输出，雷达版本有M型（AC交流供电）和D型（DC直流供电）两种。传感器通过了BASEEFA03ATEX、 Underwriters Laboratory实验室以及国际IECEx的安全标准认证。

WaveRadar REX的应用

1. 海上平台安全状况监测

2. 海况评估

3. 平台结构监测

4. 集成到海上综合监测系统

5. 天气预报

6. 水位观测

7. 气隙研究（Air Gap）

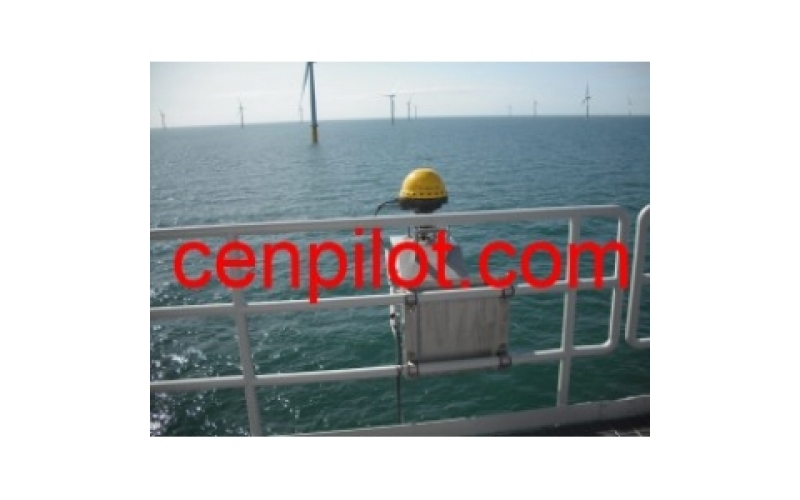

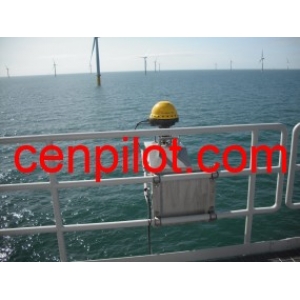

8. 海上风场监测

9. 大型船舶

标准配置的货物清单：

1、一个雷达传感器（M型或D型），带安装盘；

2、一个调制解调器FBM。带一根RS232线，一个电源适配器；

3、雷达操作手册等文本资料；

4、木质运输箱1个，所有的货物均放入该木质运输箱中。

尺寸规格：600×800×600mm

总重量：标准配置45kg

WaveRadar Rex主要特征：

1. 非接触式微波测距技术，不接触海水，用于海上恶劣、复杂多变的环境，准确、安全、稳定、不需要经常维护；

2. 可同时测量水位和波高；

3. 测量精度可达6mm；

4. 传感器不需要校准；

5. 自动启动测量程序，供电即进行测量；

6. 采样频率10Hz，海面的细微变化也能准确记录；

7. 微波信号能量小于<0.5mW，可安全适用于油气平台等；

8. 无人值守、自动工作，输出数据可以不断传回监控室直接显示到电脑上，或集成到多参数环境监测系统。可选配远程显示单元（RDU40）；

9. 数字信号（RS232）和模拟信号(电流环路)输出；

10. 两种雷达版本可选：直流24V或交流220V供电；

11. 提供WaveView Connect软件，在线处理后得到准确的水位（潮位）、较大海面高程（MaxSSE）；较高有效波高(Hs)；波高(Hmax)；平均周期（T1）；平均跨零周期 (Tz)；较大波峰高度 (HCrest)；波峰周期(Tc)；谱峰周期(Tp)等数据；

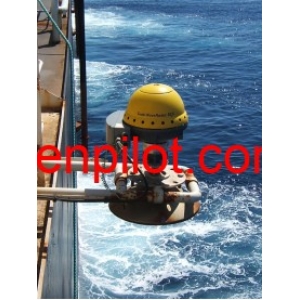

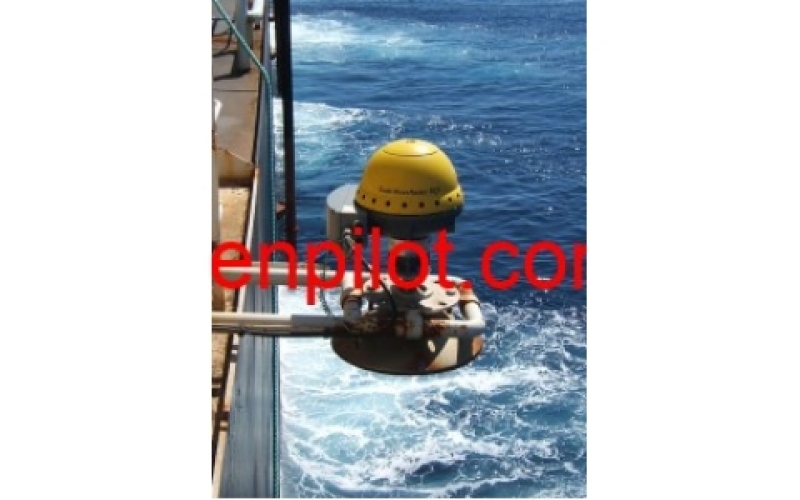

12. 除了固定安装在石油平台或其它岸基以外，还可以安装在移动的船舶上，利用RS Aqua的运动补偿软件模块，结合船舶的实时姿态数据，获取精确的波浪数据；

13. 通过了BASEEFA03ATEX、 Underwriters Laboratory实验室及IECEx EEx的安全标准认证；

14. 制造商AS AQUA通过ISO 9001质量管理体系认证；

15. 全球超过700台！用户还在不断快速增加；

16. 海上平台（科研、监测、石油生产等）测量水位和波浪使用较多的产品：WaveRadar REX！

WaveRadar Rex技术指标

测量参数：

测量范围：3-65m

精    度：±6mm@<50m

             ±12mm@>50m

最大偏离：±1mm @<50m

波束宽度：10°



计算参数（通过WaveView Connect软件）：

1. 有效波高（Hs）；

2. 最大波高（Hmax）；

3. 平均跨零周期（Tz）；

4. 谱峰周期（Tp）；

5. 平均跨零周期（T2，谱分析）；

6. 平均海面高程（Tide，潮位）；

7. 最大海面高程 (MaxSSE)

8. 最大波峰高度(HCrest)；

9. 平均周期 (T1)

10. 有效波高（H4rm0，谱分析）

11. 波峰周期 (Tc)；

12. 积分周期（TI）；

13. Goda峰度参数（Qp）；

14. 偏度参数（Skeness）



雷达发射：

发射频率：9.7-10.3GHz（线性linear sweep）

有效发射功率：<0.5mW

天线类型：抛物线反射器



雷达测量：

测量频率：10Hz



数据输出：

数据总线：数字双芯FSK现场总线，二进制数据输出

电缆接头：增安型Eex “e”

输出数据频率：2-10Hz（默认4Hz，工厂可设）

数字输出：RS232，4800波特率

类型：8数据位，1停止位，无奇偶校验

协议：单工

模拟输出：电流环路输出

范围：4-20mA

分辨率：16位

更新率：4Hz（默认）

电缆接头：增安型Eex “e”



电源供应：

M版本（交流）：

       电压：100-240VAC（+10%-15%），最大50-60Hz

雷达额定功率：最大80W

电流：最大2A，运行<1A

D版本（直流）：

电压：20-28VDC（+10%-15%）

雷达额定功率：最大30W

电流损耗：最大1.25A：运行<650mA



物理规格：

外观尺寸：高×宽×直径：635×440×440mm

重量：26kg

测量参考点：TRL/2适配器上表面

材质（外部）：316不锈钢， ss4253铝合金，PTFE（特富龙）



操作环境

操作和贮藏温度：-40-70°C

环境等级：IP67

符合CE标准，批号：0575



危险环境使用认证：

认证1：BASEEFA03ATEX (标准)：

雷达单元：TH2015-RTG3930

证书号：BASEEFA03ATEX0071X

Code：EX II 1/2G

EEx d IIB T6 (Tamb = -40°C-70°C)

认证2：Underwriters Laboratory (可选)

雷达单元：TH2015-RTG3930

UL listed ：939U；FCC ID ：K8CRTG

危险场地：Class 1, Division 1, Group C or D.

Class 1, Zone 1, Group IIB. Ex d[ia] IIB T6 （环境温度= -40°C-70°C）
